Werdegang vom Rohmaterial zum Fertigteil bei Steinschloßwaffen

Nachfolgend zeige ich anhand einiger Teile wie aus Rohmaterial das fertige Einzelteil für Steinschloßwaffen entsteht, aber auch die Schäftung eines Griff für die Steinschloßpistole Tatham Egg können Sie weiter unten betrachten.

Schloßteile: Zunächst wird auf der Fräsmaschine die Vor-Zerspanung der Rohteile realisiert.
Schon bei diesem Arbeitsschritt ist die Hand des Bedienenden gefragt, ohne die sich keine konventionelle Maschine bewegt. Jedes Maß muß von Hand eingestellt und der Vorschub manuell in Gang gesetzt werden.
Die Maschine nimmt mir zwar die gröbste Arbeit ab, jedoch kann sie die Geschicklichkeit und das geübte Auge des Meisters nicht ersetzen, ebenso wenig dessen Liebe zum Detail.

Die Veredelung der einzelnen Waffenteile von Hand, ist der letzte und aufwendigste Arbeitsschritt. Auf diese Weise wird jede Waffe zum Unikat - gefertigt für Sie - Qualität für Generationen.
Hingegen ist die in Massenfertigung produzierte Waffe ohne Seele. Die von Hand gefertigte ist erfüllt von Leben und Ausdruck des Anspruchs seines Besitzers.


Schäftung des Griff einer Tatham & Egg Steinschloßpistole

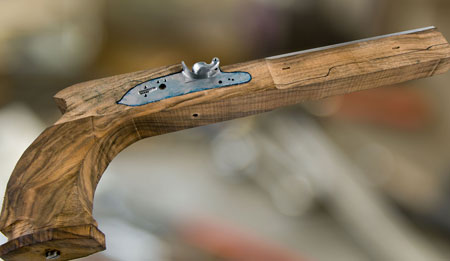

einlassen der Schloßplatte



Nachdem der Schaft ausgesägt ist, werden alle Teile in den Schaft eingelassen. Hier die Schloßplatte.

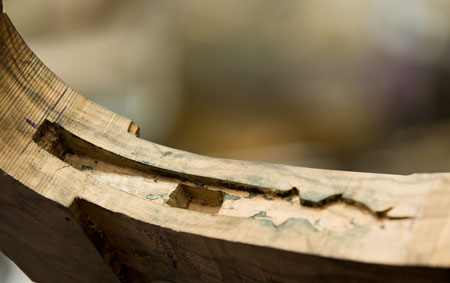

Abzugsgehäuse einlassen

Abzugsgehäuse eingelassen

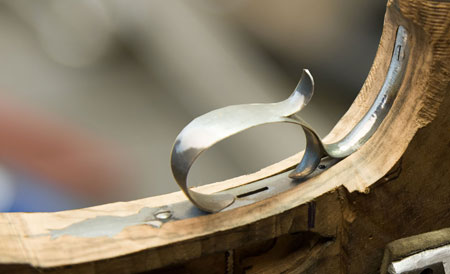

Einlassen der Abzugsgruppe.

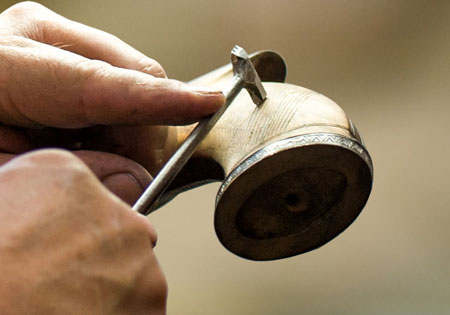

Fischhautschneiden Fischhautschneiden

Fertigung der Schloßteile

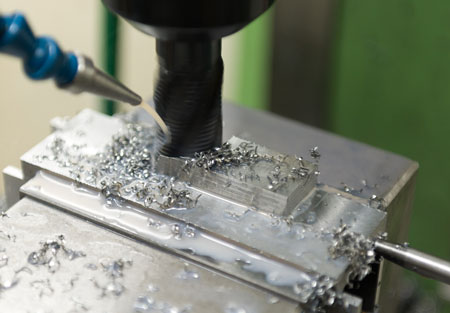

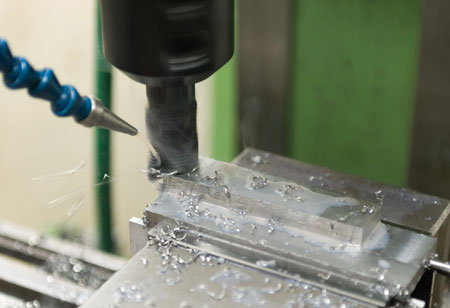

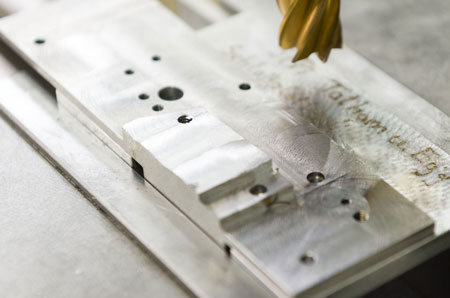

Fräsen der Schloßplatte

Fräsen der Schloßplatte

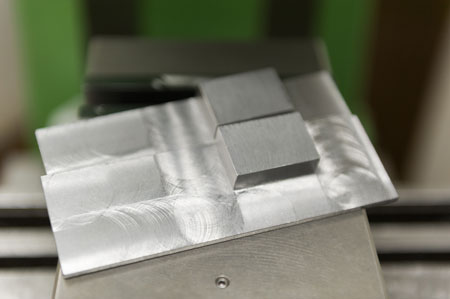

vorgefräste Schloßplatte



Schloßplatte:
Das Rohteil wird vorgefräst.
vorgefräste und gebohrte Schloßplatte Bohrungen und Gewinde sind eingebracht.

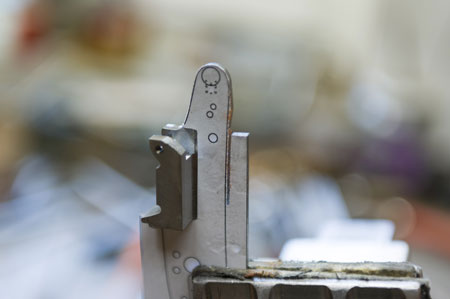

Schloßplatte aussägen



Die äußere Kontur wird ausgesägt.

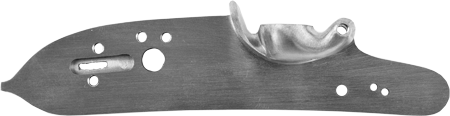

Schloßplatte befeilt



Die endgültige Form wird mit der Feile herausgearbeitet.
Hahn erodiert Hahn:
Das Rohteil wird zunächst vorgefräst und die Kontur erodiert.
Hahn fertig befeilt Hahn fertig befeilt
Batterie erodiert Batterie:
Rohling erodiert
Batterie fertig befeilt fertige Batterie
