     Tilo Dedinski Vorderladerwaffenbau

Unterhammerpistole
Graves

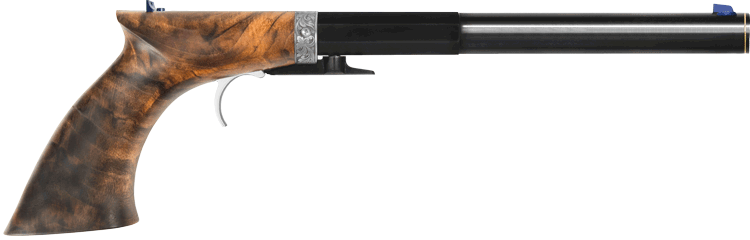

Unterhammerpistole Graves
Für ein Großbild klicken Sie bitte auf das jeweilige Bild.

Die Preisliste und weitere Dokumente zum Download finden Sie hier.
Hinweise zur Bestellabwicklung.

Erfolge meiner Kunden

Historisches zu dieser Pistole

Hervorragende Handlage auch ohne Abzugsbügel!
Die Schräge im Bereich hinter dem Abzug läßt den Abzugsbügel als Auflage für den Mittelfinger nicht vermissen.

Test Graves Testbericht in "Visier" Heft 2/2004
Das Redaktionsfazit:
"Bei der Graves handelt es sich um eine spitzenmäßige Scheibenwaffe, ..."
Den kompletten Testbericht finden Sie hier
PDF 1,19 MB.

Die Unterhammerpistole Graves wird nach Ihren Wünschen in Handarbeitet gefertigt. Technische Informationen und Möglichkeiten der Ausstattung finden Sie nachfolgend aufgelistet.

Alle Schloß- und Systemteile werden aus dem vollen Material gearbeitet. Der Lauf ist nach Entfernen des gehärteten Kegelsttiftes demontierbar. Das Abzugsgewicht des feinen Direktabzuges wird nach Ihren Wünschen justiert. Die Graves besitzt eine ausgezeichnete Balance und ist vor allem Schützen geeignet, die leichtere Waffen bevorzugen. Kimme in der Höhe verstellbar, Korn seitlich justierbar. Griff aus Nußbaum Kernholz oder Luxus-Nußholzqualitäten in verschiedenen Abstufungen.

Die Standardausführung der Unterhammerpistole Graves im Detail: Erläuterung des Begriffes "Standardmodell"
pfeil Suhler Lauf cal. .36 (optional auch in cal. .40 und .45 lieferbar)
pfeil Griff ohne Fischhaut
pfeil Lauf, System und Hahn brüniert
pfeil V-Kimme und Dach-Korn gebläut, auf Wunsch U-Kimme oder Perlkorn
pfeil Kimme höhenverstellbar
pfeil Korn seitlich justierbar
pfeil Piston mit Hartmetalleinsatz (Der Hartmetalleinsatz schützt die Zündlochbohrung lange Zeit gegen ausbrennen.)


Technische Daten:
pfeil Suhler Lauf im Kaliber .36 (kaltgeschmiedet und im Vakuum spannungsfrei geglüht), der Lauf lässt sich durch Entfernen des gehärteten Kegelstiftes vom System trennen
pfeil Standard-Lauflänge 205mm, (auf Wunsch länger, z.B. 230mm oder länger)
pfeil Visierlänge 293mm
pfeil Gesamtlänge ca. 381mm (je nach Griffgröße)
pfeil Gewicht ca. 880g

nach oben


Mitgeliefert wird:
pfeil Dorn zum Austreiben des Kegelstiftes Dorn zum Austreiben
pfeil Pistonschlüssel Pistonschlüssel
pfeil Schlüssel zum Verstellen des Rastenübergriffes
pfeil Anleitung mit Ladedaten


Optionales Zubehör:

pfeil Gießkokille Rundkugelkokille
pfeil Piston M6x1 mit Hartmetalleinsatz Piston mit Hartmetalleinsatz
pfeil Ladehammer mit Putzausatz Ladehammer
pfeil Pulverfülltrichter Pulvertrichter


nach oben

Griffgrößen Unterhammerpistole Graves
Informationen zu Griffgröße und Nußbaumqualitäten erhalten Sie durch Klick auf den jeweiligen Begriff.
Die Standardgriffgröße der Graves paßt den meisten Schützen. Gegen einen geringen Aufpreis ist die individuelle Fertigung Ihres Griffes möglich.
Das heißt, ganz gleich ob Sie kurze oder etwas längere Finger haben, eine kräftige oder eher zierliche Hand, Sie bekommen auf Wunsch Ihre passende Griffgröße!

Um Ihnen einen passenden Griff fertigen zu können, ist es erforderlich, dass Sie eine Handumrißskizze PDF anfertigen.

Zur Auswahl stehen verschiedene Nußbaumqualitäten, die auf Wunsch auch mit Fischhaut versehen werden können.


Gravuren
Unterhammerpistole Graves graviert   Griffverschneidung Unterhammerpistole

In Zusammenarbeit mit ausgesuchten Graveuren wird Ihre Graves zu einem Schmuckstück.
Gravuren und Goldeinlagen sind in den verschiedensten Variationen möglich.
Gravurbeispiele finden Sie unter Gravuren.



  Griffverschneidung
Unterhammerpistole Graves mit Goldeinlagen im Lauf
Feingoldeinlagen am hinteren Laufende und Herstellername in 24kt, auch in Silber möglich

Feingoldeinlage (24kt) an der Laufmündung


Unterhammerpistole Billinghurst mit Monogramm in Feingold (24kt) Unterhammerpistole Billinghurst mit Monogramm in Feingold (24kt) Unterhammerpistole Billinghurst mit Monogramm graviert Unterhammerpistole Billinghurst mit Monogramm graviert Unterhammerpistole Billinghurst mit Monogramm
No. 1 No. 2 No. 3 No. 4 No. 5
Monogramm in Feingold (24kt) Monogramm graviert Monogramm
im
Wappenschild


Die Graves wird in Suhl staatlich beschossen und trägt den Beschußstempel mit Sohle und Hacke.
Suhl ist die älteste Beschußstätte Deutschlands, die 1893 als königlich-preußische Beschussanstalt zu Suhl gegründet wurde.


Hier finden Sie Hinweise zur Bestellabwicklung und Informationen zu Reinigung und Wartung.

nach oben



Vorderlader Unterhammerpistole Graves Testbericht der Pistole Graves im Visier 2/2004 Testbericht der Pistole Graves im Visier 2/2004 PDF

Bestellformular Vorderlader Unterhammerpistole Graves Bestellformular Graves PDF

Anleitung Handumrißskizze PDF

Vorderlader Unterhammerpistole Graves Flyer Flyer Graves PDF Dateigröße 3 MB

Vorderlader Unterhammerpistole Graves Preisliste Preisliste Graves PDF

Anleitung Abzug Einstellen Anleitung Abzug Graves Einstellen PDF

Anleitung Abzug Einstellen Ursprungsnachweis Graves PDF


Dokumente mit diesem Logo PDF-Logo sind im PDF-Format gestaltet. Zum Downloaden klicken Sie diese mit der rechten Maustaste an und wählen "Ziel speichern unter".
Zum Öffnen benötigen Sie den Adobe Reader Adobe Reader, den Sie kostenlos von Adobe herunterladen können.

Beschreibungen, Maße und Gewichte freibleibend!
